CellP その９ ― 2013/11/06 21:20
今日の作品
空気清浄器の上にnexus7を置くための、回転式のスタンドを作ってみました。
右が作成したスタンド、左がスタンドにnexus7を置いたところ。
フィラメントは黒のABS、デコボコが目立たず綺麗にみえます。ただ、黒いとインテリアとしては面白みが無いのが欠点。
●ABSをプリントするようになって気づいた点
以前、PLAで長時間印刷すると、ノズルが作成物の中に潜り込むような異常な状態が発生していたのですが、ABSでは１０分もしないうちに発生します。
原因は、熱によってZ軸のテーブルが変形してしまうこと。Z軸の高さが1mm以上変化します！
対策は、加熱してからテーブルの高さ調整を行い、ガラス板を外しても高さ調整はしないこと。（Z軸は温度と共に変化するので調整するだけ無駄ｗ）
空気清浄器の上にnexus7を置くための、回転式のスタンドを作ってみました。
右が作成したスタンド、左がスタンドにnexus7を置いたところ。
フィラメントは黒のABS、デコボコが目立たず綺麗にみえます。ただ、黒いとインテリアとしては面白みが無いのが欠点。
●ABSをプリントするようになって気づいた点
以前、PLAで長時間印刷すると、ノズルが作成物の中に潜り込むような異常な状態が発生していたのですが、ABSでは１０分もしないうちに発生します。
原因は、熱によってZ軸のテーブルが変形してしまうこと。Z軸の高さが1mm以上変化します！
対策は、加熱してからテーブルの高さ調整を行い、ガラス板を外しても高さ調整はしないこと。（Z軸は温度と共に変化するので調整するだけ無駄ｗ）
CellP その８ ― 2013/10/29 23:14
失敗
ネットで拾ってきた造形物、７時間掛かるというが寝るまでにできそうなので仕掛ける。
しかし、８時間経っても半分も出来ていない。なんか挙動も変だし怪しいと思いつつ寝るｗ

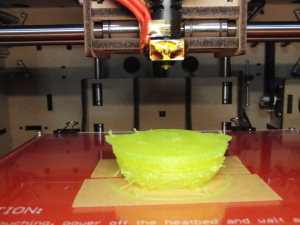

朝起きてみると、御覧の有様（写真参照）。仕事なので、電源を切ってでかける。
結局、ノズルの奥のほうが詰まって出なくなった模様。エクストルーダは空回りしてどうにもならないので、ノズルの温度を高めにして、テフロンチューブを切断して、フィラメントを直接引っ張って復旧したが、かなり苦労してしまった。
反動で、今日はCellPに全く触れる気にならなかったｗ
ネットで拾ってきた造形物、７時間掛かるというが寝るまでにできそうなので仕掛ける。
しかし、８時間経っても半分も出来ていない。なんか挙動も変だし怪しいと思いつつ寝るｗ
朝起きてみると、御覧の有様（写真参照）。仕事なので、電源を切ってでかける。
結局、ノズルの奥のほうが詰まって出なくなった模様。エクストルーダは空回りしてどうにもならないので、ノズルの温度を高めにして、テフロンチューブを切断して、フィラメントを直接引っ張って復旧したが、かなり苦労してしまった。
反動で、今日はCellPに全く触れる気にならなかったｗ
CellP その７ ― 2013/10/27 18:02
今日の作品
食卓塩（クレイジーソルト）の蓋
しょうもない作品ですが、蓋がないと衛生的に不安なので・・・
流用できそうな蓋を探すより早く作れます、
ちなみに、設計１０分、製作６０分
上部に文字を入れてみましたが、これをやると耐水性が極端に落ちます。逆さにして水を入れるとダダ漏りｗ 文字を入れなければ、ほとんど漏れません。
追記 11/9

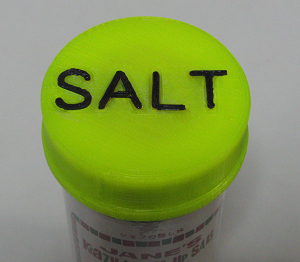

文字を凹で掘り込んでいたところに、黒のABSで文字を作って填めて見ました、結構いい感じです。瞬間接着剤で止めてみました。
食卓塩（クレイジーソルト）の蓋
しょうもない作品ですが、蓋がないと衛生的に不安なので・・・
流用できそうな蓋を探すより早く作れます、
ちなみに、設計１０分、製作６０分
上部に文字を入れてみましたが、これをやると耐水性が極端に落ちます。逆さにして水を入れるとダダ漏りｗ 文字を入れなければ、ほとんど漏れません。
追記 11/9
文字を凹で掘り込んでいたところに、黒のABSで文字を作って填めて見ました、結構いい感じです。瞬間接着剤で止めてみました。
CellP その６ ― 2013/10/27 14:14
今日の作品
CellP用改造パーツ、
kitmillで作ったのでCellPでの作品ではありません。
写真左のヒータベッドを固定するナットの替わりに使います。標準品のナットは上のねじを回すと一緒に回ってしまうので、回り止めを付けただけのアルミ板（写真右）です。
これでヒータの高さ調整が楽になる・・・
得意のポケット加工で、また無駄な時間を浪費してしまったｗ
CellP用改造パーツ、
kitmillで作ったのでCellPでの作品ではありません。
写真左のヒータベッドを固定するナットの替わりに使います。標準品のナットは上のねじを回すと一緒に回ってしまうので、回り止めを付けただけのアルミ板（写真右）です。
これでヒータの高さ調整が楽になる・・・
得意のポケット加工で、また無駄な時間を浪費してしまったｗ
CellP その５ ― 2013/10/26 14:46
先日作った、リモコンスタンドは
電源SWを押すとスタンドが転倒してしまうので形状変更してみました。
これでバッチリ でも、上端部分がぼそぼそにｗ
CellPで遊んでばかりいて、ちっともロボットが進まない・・・
電源SWを押すとスタンドが転倒してしまうので形状変更してみました。
これでバッチリ でも、上端部分がぼそぼそにｗ
CellPで遊んでばかりいて、ちっともロボットが進まない・・・
CellP その４ ― 2013/10/26 14:42
後半、フィラメントの出が悪くなって、ぼそぼそ・・・
エクストルーダを掃除しても、間が悪いと、すぐ ぼそぼそに・・・
※写真をクリックすると拡大します
エクストルーダを掃除しても、間が悪いと、すぐ ぼそぼそに・・・
※写真をクリックすると拡大します
CellP その３ ― 2013/10/20 20:50
CellPも、色々とマイナーな問題は山積してるけど、おおむね使えるようになった。
とりあえず、立ち上げ作業は、これにて完了。明日から、ロボいじりに復帰しないと、以降のスケジュールに支障をきたしそう
しかし、最初に買った1kgのPLAは一向に無くなる気配が無い。かなり使いで手あります。終わりが見えてきたらABSに替えて、以降はずっとABSで使うつもりだったけど当面先みたい。
今後の課題は・・・
１．ABS条件出し
２．臭気除去用のフィルタ装備
３．ヒータベッド取り付け金具作成
４．冷却ファン取り付け
５．ヒータベッド用配線材交換 →容量不足で加熱してる
とりあえず、立ち上げ作業は、これにて完了。明日から、ロボいじりに復帰しないと、以降のスケジュールに支障をきたしそう
しかし、最初に買った1kgのPLAは一向に無くなる気配が無い。かなり使いで手あります。終わりが見えてきたらABSに替えて、以降はずっとABSで使うつもりだったけど当面先みたい。
今後の課題は・・・
１．ABS条件出し
２．臭気除去用のフィルタ装備
３．ヒータベッド取り付け金具作成
４．冷却ファン取り付け
５．ヒータベッド用配線材交換 →容量不足で加熱してる
CellP その２ ― 2013/10/19 10:21
今日の作品
CellPで実用品を初めて作ってみた。
PC用モニタのリモコンスタンドです。
設計は inventor(試用版)、材質はPLA、
上端部分が何故か焦げているのがご愛嬌ｗ
さあ、この休みで、CellPの立ち上げ完了させるぞ！
CellPで実用品を初めて作ってみた。
PC用モニタのリモコンスタンドです。
設計は inventor(試用版)、材質はPLA、
上端部分が何故か焦げているのがご愛嬌ｗ
さあ、この休みで、CellPの立ち上げ完了させるぞ！
CellP ― 2013/10/13 22:39
やっとCellPが届いたので組み立ててみる・・・
これが結構難しい・・・
１．木製の板をはめ込みで作るのだけど、はめ込みがきつい。
２．組み立ててみるとY軸が凄く硬くなってしまった。原因はシャフトカラーの組み付けが問題だった。
３．ベルトのテンション調整が難しい。
たぶん、メカ屋さんなら問題は無いでしょうが、そうでない人は難航する予感が・・・
１．は、叩くより、力を掛けてゆっくり押すのが良い。
２．は、Y軸モータのセットスクリューだけを緩めれば、メカの重さが分かるので、それでも硬い場合は、ギアやカラーのイモネジを緩めていって原因を追究すると良いでしょう。
３．ベルトが弛むとバックラッシュが増えて真円が描けなくなります。うちのもY軸ベルトテンションが、アンバランスな感じで真円にならない。
家族用に導入したので、本体の使い方から、ソフトで絵の描き方までレクチャーせねばならない。立ち上げには、もうしばらくかかりそう・・・
これが結構難しい・・・
１．木製の板をはめ込みで作るのだけど、はめ込みがきつい。
２．組み立ててみるとY軸が凄く硬くなってしまった。原因はシャフトカラーの組み付けが問題だった。
３．ベルトのテンション調整が難しい。
たぶん、メカ屋さんなら問題は無いでしょうが、そうでない人は難航する予感が・・・
１．は、叩くより、力を掛けてゆっくり押すのが良い。
２．は、Y軸モータのセットスクリューだけを緩めれば、メカの重さが分かるので、それでも硬い場合は、ギアやカラーのイモネジを緩めていって原因を追究すると良いでしょう。
３．ベルトが弛むとバックラッシュが増えて真円が描けなくなります。うちのもY軸ベルトテンションが、アンバランスな感じで真円にならない。
家族用に導入したので、本体の使い方から、ソフトで絵の描き方までレクチャーせねばならない。立ち上げには、もうしばらくかかりそう・・・
